СКАТ Моллюск-12/2,5 DIN

Описание

Источник питания Моллюск-12/2,5 DIN предназначен для питания радиоэлектронных устройств номинальным напряжением 12 В.

12 В, 2,5 А. Напряжение питающей сети — 90...264 В переменного тока, 110...370 В постоянного тока, пульсации выходного напряжения — не более 50 мВ, корпус на DIN-рейку, защита выхода от КЗ и перегрузки.

Особенности Моллюск-12/2,5 DIN

преобразование переменного/постоянного напряжения широкого диапазона электрической сети в постоянное стабилизированное напряжение номиналом 12 В;

запуск нагрузки с высокими пусковыми токами;
защита от перенапряжения и импульсных помех на входе;
защита от перегрузки, перегрева и короткого замыкания;
регулировку выходного напряжения в диапазоне ±10% от номинального с сохранением мощности.

Устройство и работа

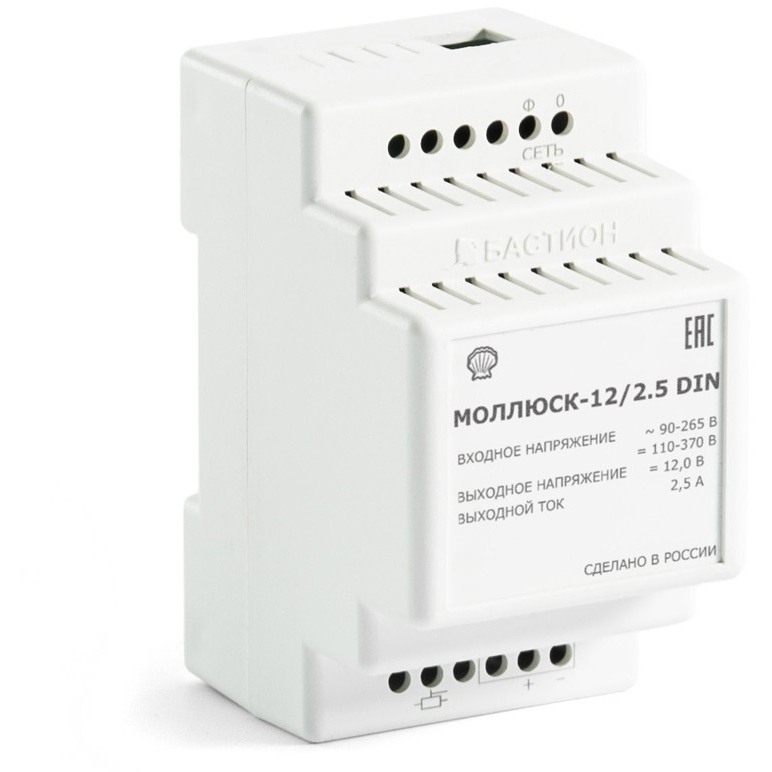

Конструктивно изделие представляет собой модуль на печатной плате, размещенный в пластиковом корпусе, с возможностью крепления на DIN рейку 35 мм и предназначено для использования только в закрытых помещениях.

Рабочее положение – вертикальное (входные клеммы подключения к сети сверху, выходные – снизу).

Функционально изделие - это блок питания, который питается постоянным либо переменным напряжением в широком диапазоне значений. На выход выдает стабилизированное напряжение, устойчивое при всех заявленных значениях входного напряжения.

Изделие имеет в своём составе подстроечный резистор, позволяющий при помощи отвёртки регулировать уровень выходного напряжения. Зелёный светодиод индицирует наличие выходного напряжения.
