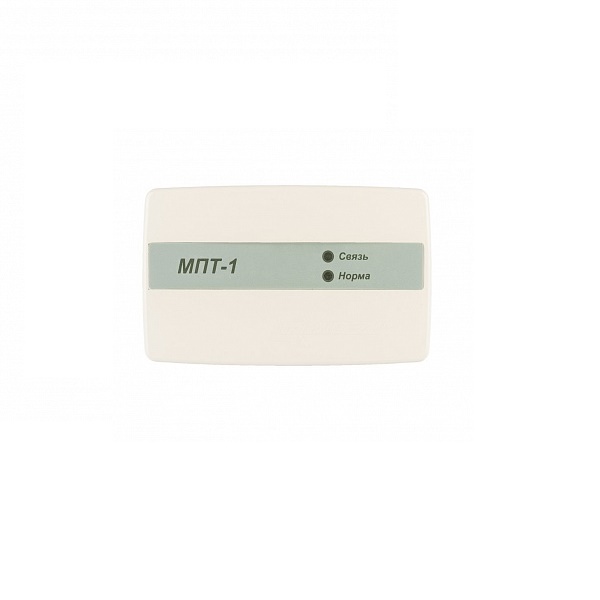

Рубеж МПТ-1
Описание
Адресный модуль управления пожаротушением МПТ-1 предназначен для организации локальных систем порошкового и газового пожаротушения. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».
Модуль пожаротушения является программируемым устройством. Конфигурация входов и выходов задается пользователем с приемно-контрольного прибора, либо через ПО ОПС «FireSec»
Модуль пожаротушения МПТ-1 обеспечивает:
- управление автоматическими устройствами пожаротушения по командам, поступающим по 2-х проводной адресной линии связи (АЛС) от приемно-контрольного прибора;
- возможность подключения в шлейф сигнализации (ШС) неадресных пожарных извещателей ИП 212-45, ИП 212-141М или аналогичных (версия ПО МПТ-1 должна быть не ниже 2.13), а также ручных пожарных извещателей ИПР 513-10 или аналогичных;
- формирование временной задержки перед включением АУП;
- контроль открытия дверей и окон по датчику «Двери-Окна»;
- контроль выхода огнетушащего вещества по датчикам «Масса» и «Давление» для газового пожаротушения;
- контроль выходных цепей (ВЫХ1-ВЫХ5) на обрыв и короткое замыкание (световой и звуковой сигнализации, выходов пуска АУП);
- различные тактики включения световой, звуковой сигнализации и выходов пуска АУП;
- возможность включения режима «Автоматика» с помощью ключей Touch Memory;
- светодиодную индикацию статуса, режимов работы и наличия связи с центральным прибором;
- контроль своей работоспособности и передачу информации о происходящих событиях по АЛС на приемно-контрольный прибор.
Логика работы выходных цепей (ВЫХ1-ВЫХ5) задается пользователем при конфигурировании. Модуль имеет 2 статуса: ведущий и ведомый. Ведомый управляется от ведущего и предназначен для увеличения количества выходов для управления устройствами пожаротушения и оповещения. Питание модуля осуществляется от внешнего источника питания. Адресные линии связи гальванически развязаны по постоянному току от источника питания прибора. В приложении 3 приведена таблица установок, задаваемых при конфигурировании МПТ-1.
Модуль пожаротушения МПТ-1 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Модуль МПТ-1 комплектуется устройством подключения нагрузки (УПН) для обеспечения контроля линии на КЗ и обрыв. УПН представляет собой плату с установленными диодами, входным клеммником для подключения к линии от реле МПТ и выходным клеммником для подключения к нагрузке (исполнительному устройству).
Пример подключения светового оповещателя (рас
